Проекти

Міст автомагістралі A4 через долину Сордо в горах Марао

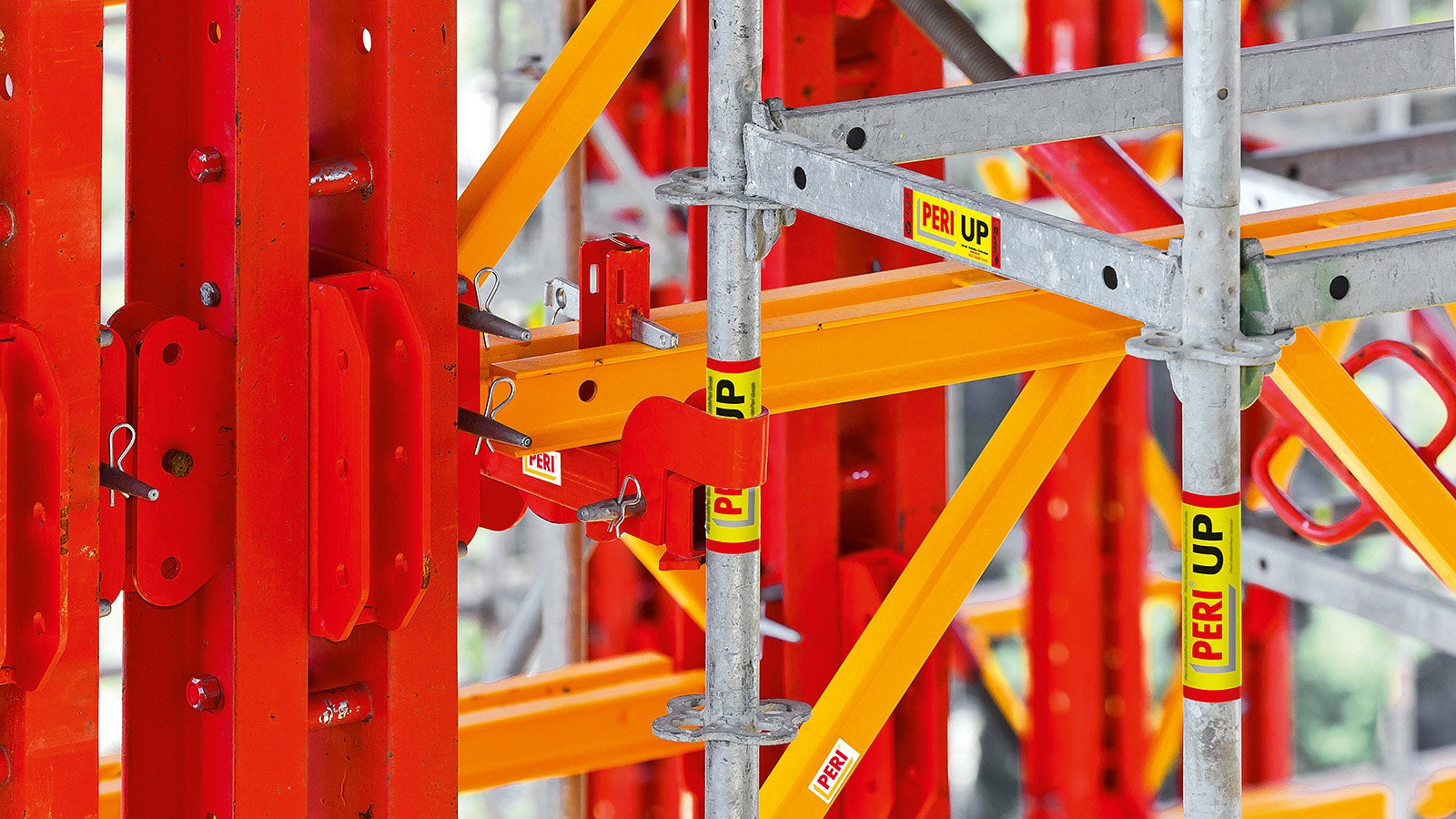

Motorway bridge over the Rio Sordo, Vila Real, Portugal - VARIOKIT and PERI UP are two modular construction systems with a flexible metric grid pattern.
Motorway bridge over the Rio Sordo, Vila Real, Portugal -

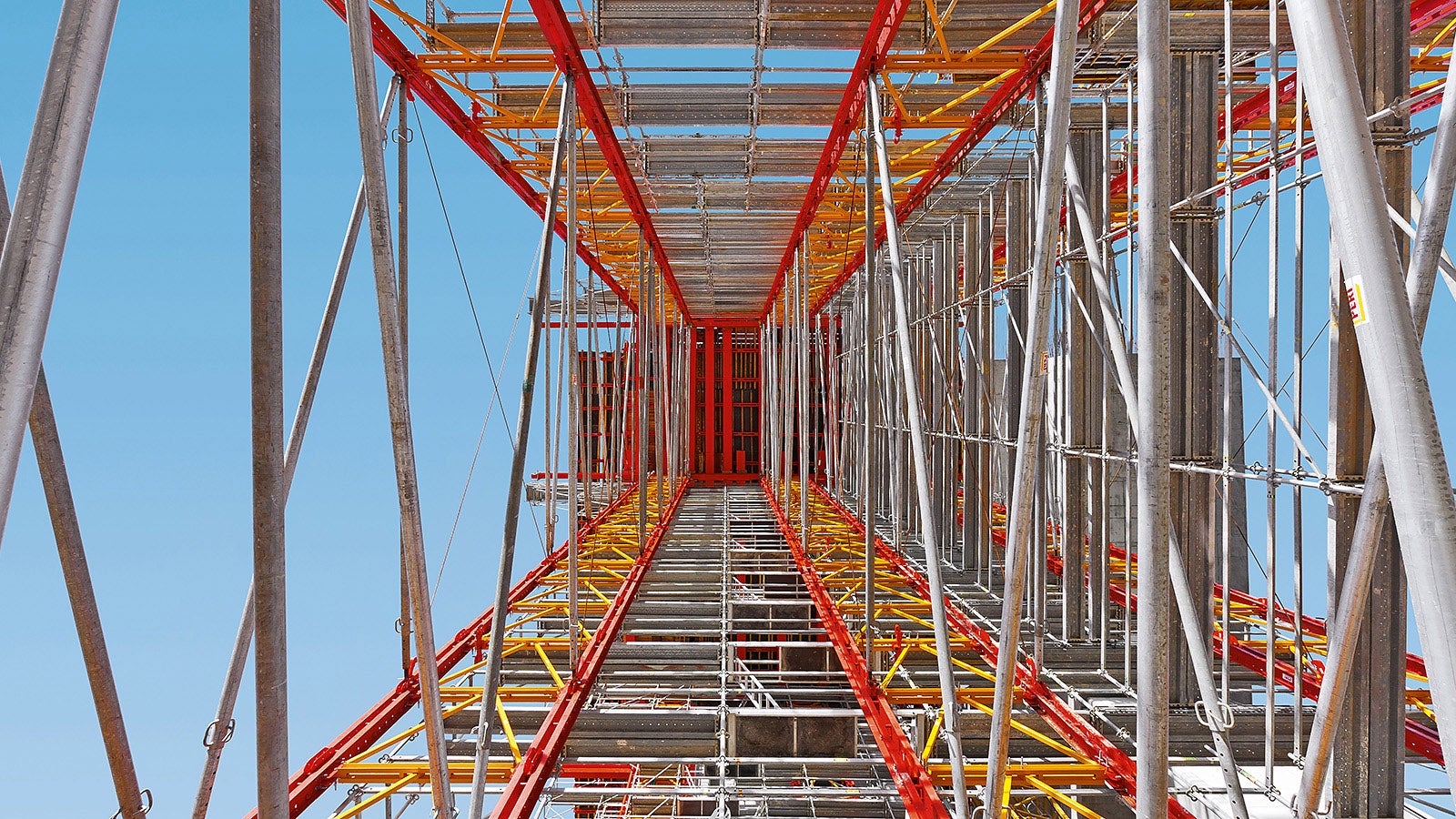

Motorway bridge over the Rio Sordo, Vila Real, Portugal - The 2.00 m wide shoring scaffold sections are connected longitudinally by means of heavy-duty spindles and push-pull props to form shoring towers.

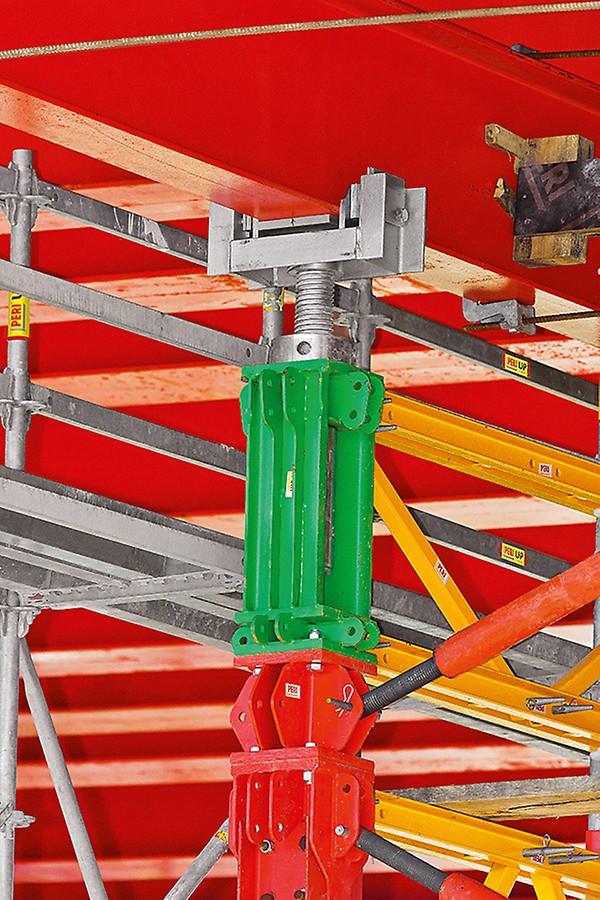

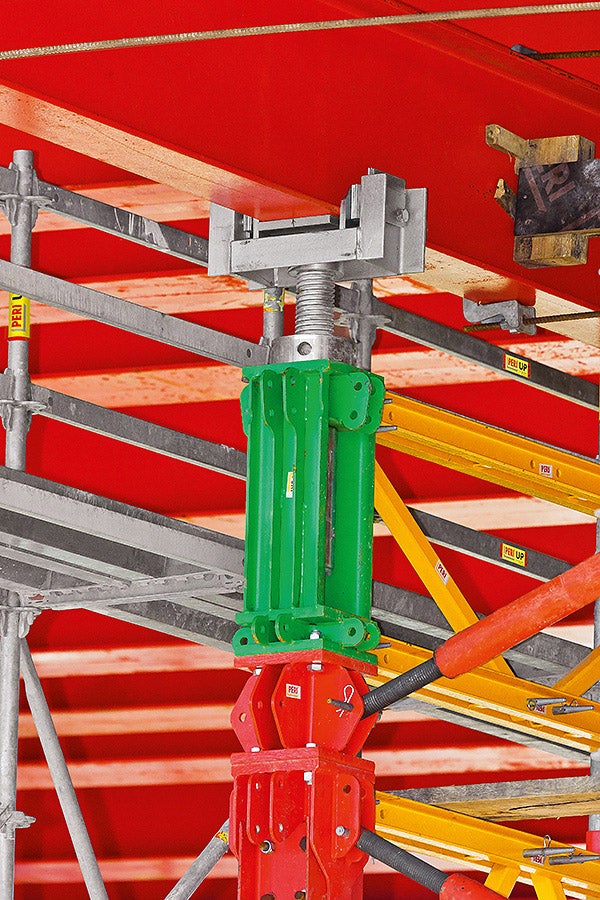

Motorway bridge over the Rio Sordo, Vila Real, Portugal, The VST 100 head spindle allowed hydraulic lowering and lifting of up to 300 mm while under full load.

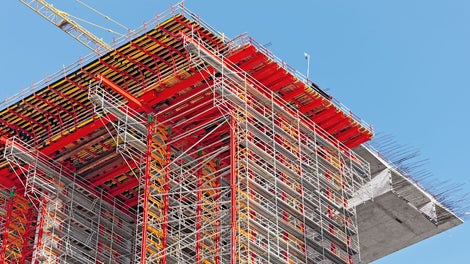

Motorway bridge over the Rio Sordo, Vila Real, Portugal - Both the superstructure formwork as well as the falsework were based on the VARIOKIT engineering construction kit.

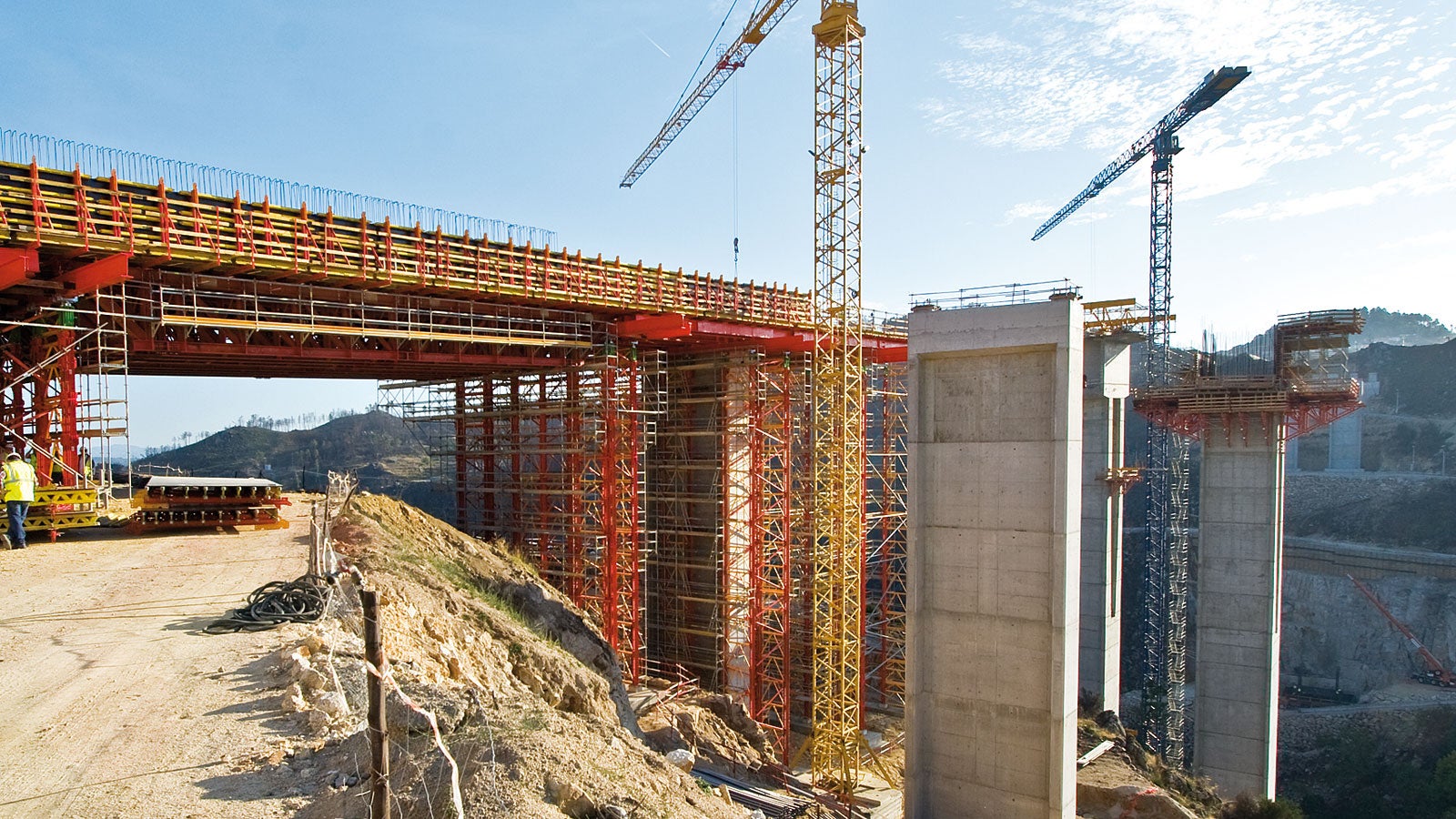

Motorway bridge over the Rio Sordo, Vila Real, Portugal - The VARIOKIT falsework was an important element of a comprehensive PERI formwork and scaffolding solution for the 412 m long motorway bridge which spans the Rio Sordo.

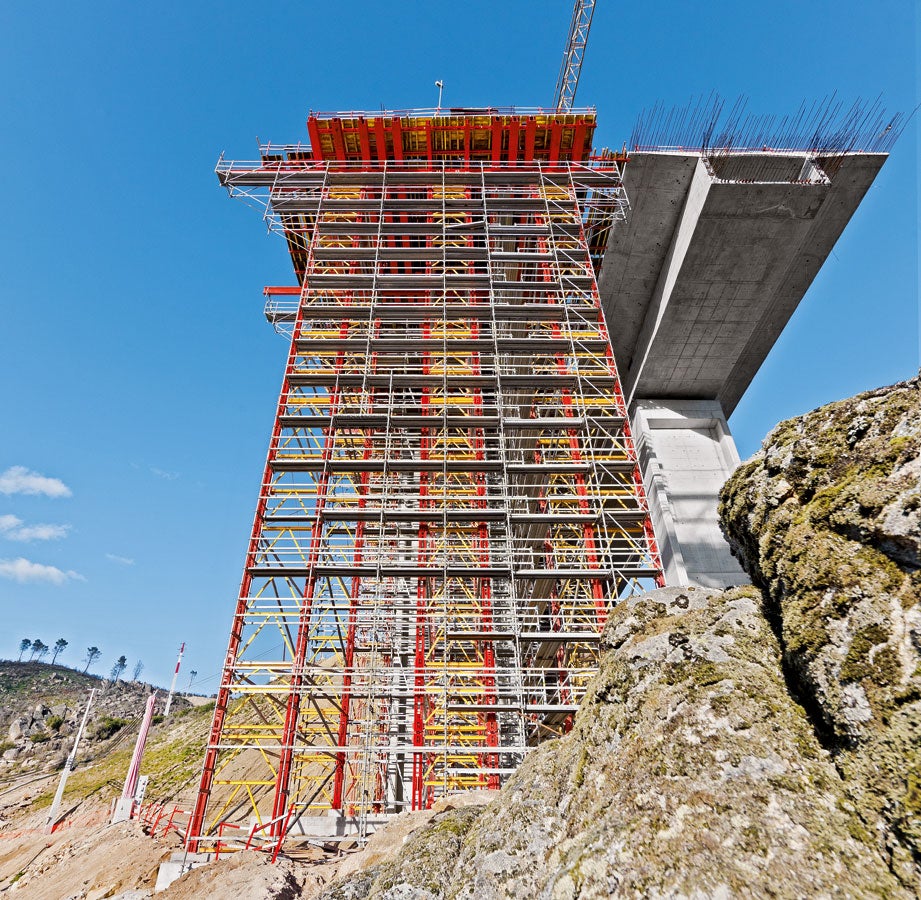

Motorway bridge over the Rio Sordo, Vila Real, Portugal - Up to 30 m high VARIOKIT VST heavy-duty shoring towers served as falsework for the construction of the bridge edge sections. Each leg carried a load of around 600 kN.
1
/
7

Інформація по проекту

Місцезнаходження : Віа-Реал, Іспанія

Конструкція: п'ять секцій мосту з двома окремими полотнами
Спосіб будівництва: прольотне бетонування
Загальна довжина: 412 м

Вимоги



  • Розширення настилу мосту з 16 м до 19,40 м
  • Опалубка настилу мосту довжиною 72 м із заданими точками для навантаження на осьовій відстані 10 м і 24 м

Клієнт

INFRATÚNEL

Переваги для клієнта

  • Зниження матеріальних витрат та скорочення робочого часу підгрупу для підрядника
  • Максимальна адаптивність модульної системи VARIOKIT
  • Швидкий монтаж відповідно до потреб конструкції

Рішення PERI

  • Кільце висотою 30 м від із високоміцних опор системи VARIOKIT
  • CB / VARIO підйомна опалубка для стовпів
  • Підвісні опорні рами SB для опорних платформ
  • Опалубка настилу моста та торцева опалубка прольотів система VARIOKIT
  • Технологія безпечного доступу з риштуваннями PERI UP FLEX

Системи PERI у використанні
