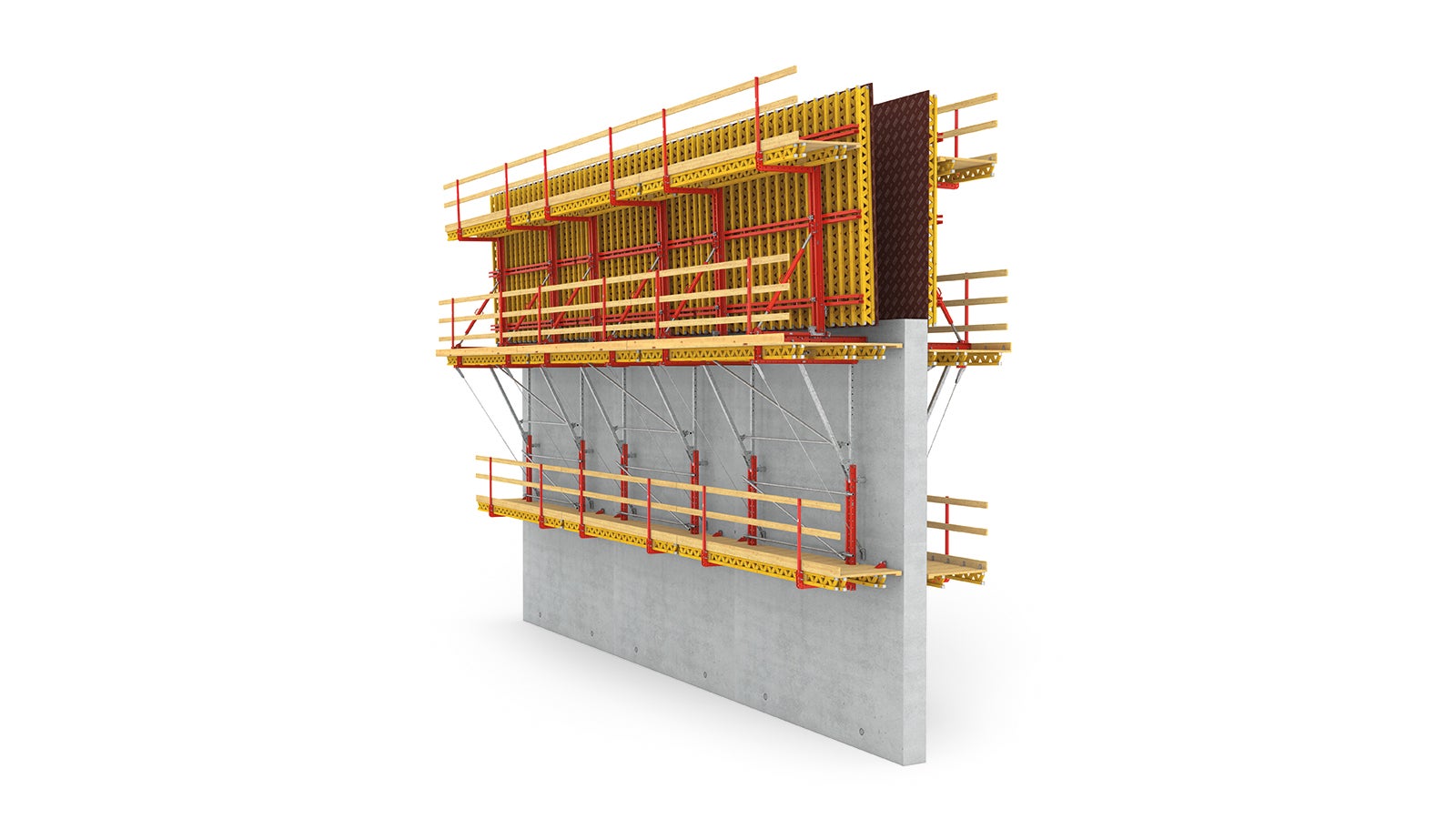

With PERI SCS, the loads from the fresh concrete pressure are transferred without formwork ties through the brackets into the climbing anchors of the previous concreting section.

Підйомно-переставна система SCS

Система підйомно-переставних консолей для односторонньої та двосторонньої опалубки.

Система підйомно-переставної опалубки SCS використовується здебільшого для робіт з облаштування односторонньої стінової опалубки без використання стяжок. Навантаження, що виникає від тиску свіжого бетону, переноситься через консолі на попередню бетоновану ділянку за допомогою анкерів. Типовими сферами застосування системи підйомної опалубки SCS є: дамби, шлюзи, градирні, бункери й приміщення підвищеної міцності, оголовки пірсів, тунелі. З невеликою кількістю додаткових елементів, консолі також можна використовувати у якості платформ для двосторонньої стінової опалубки.

Підйомно-переставна система SCS у дії

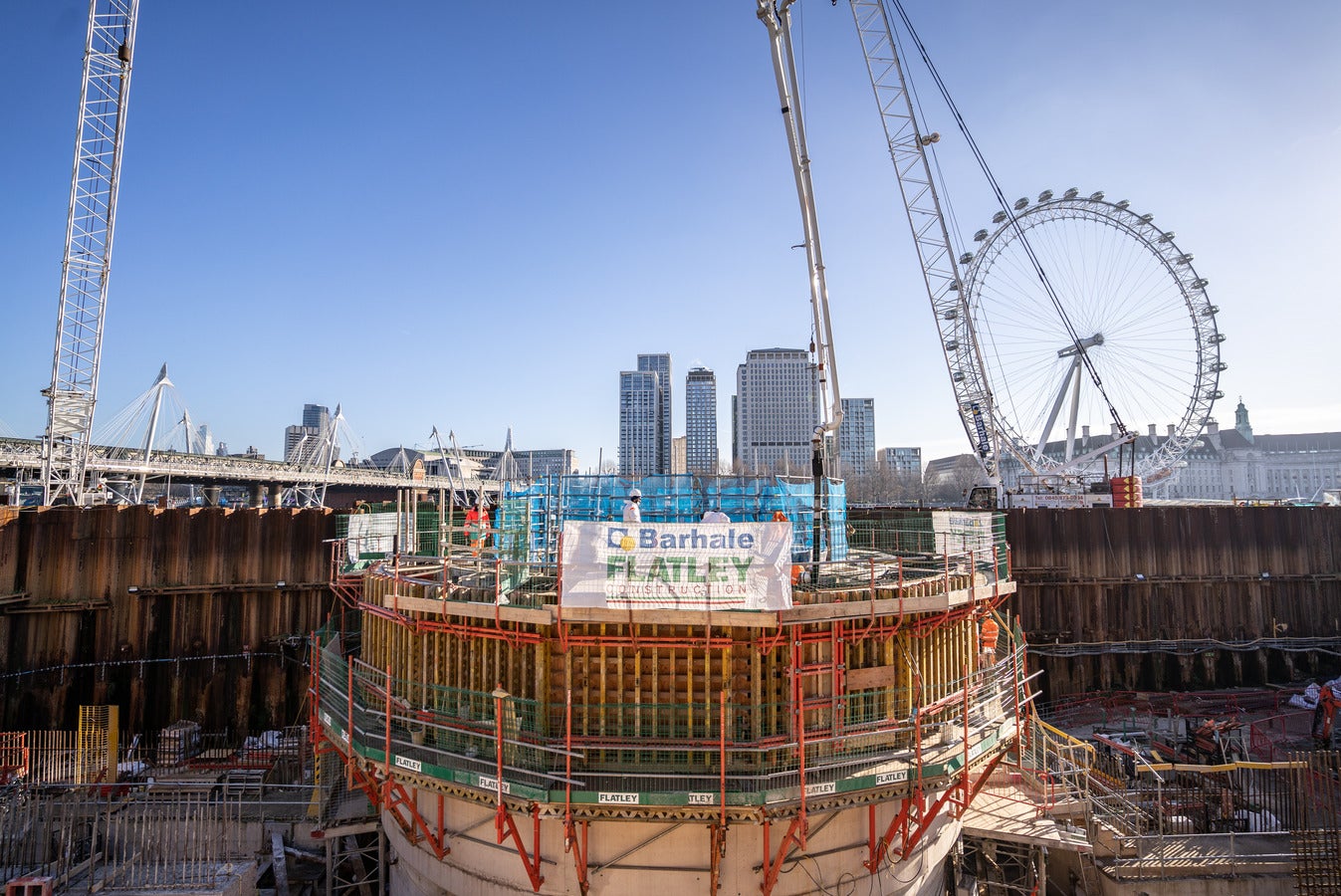

  • Large, craneable climbing units due to the particularly high load-bearing capacity of the brackets with good utilization of the anchoring.
    Великі модулі можна піднімати за допомогою кранів

    завдяки високій несучій здатності консолей і оптимізованому використанню анкерів.



    Проект: каналізаційна система Темз-Тайдвей, набережна Вікторії

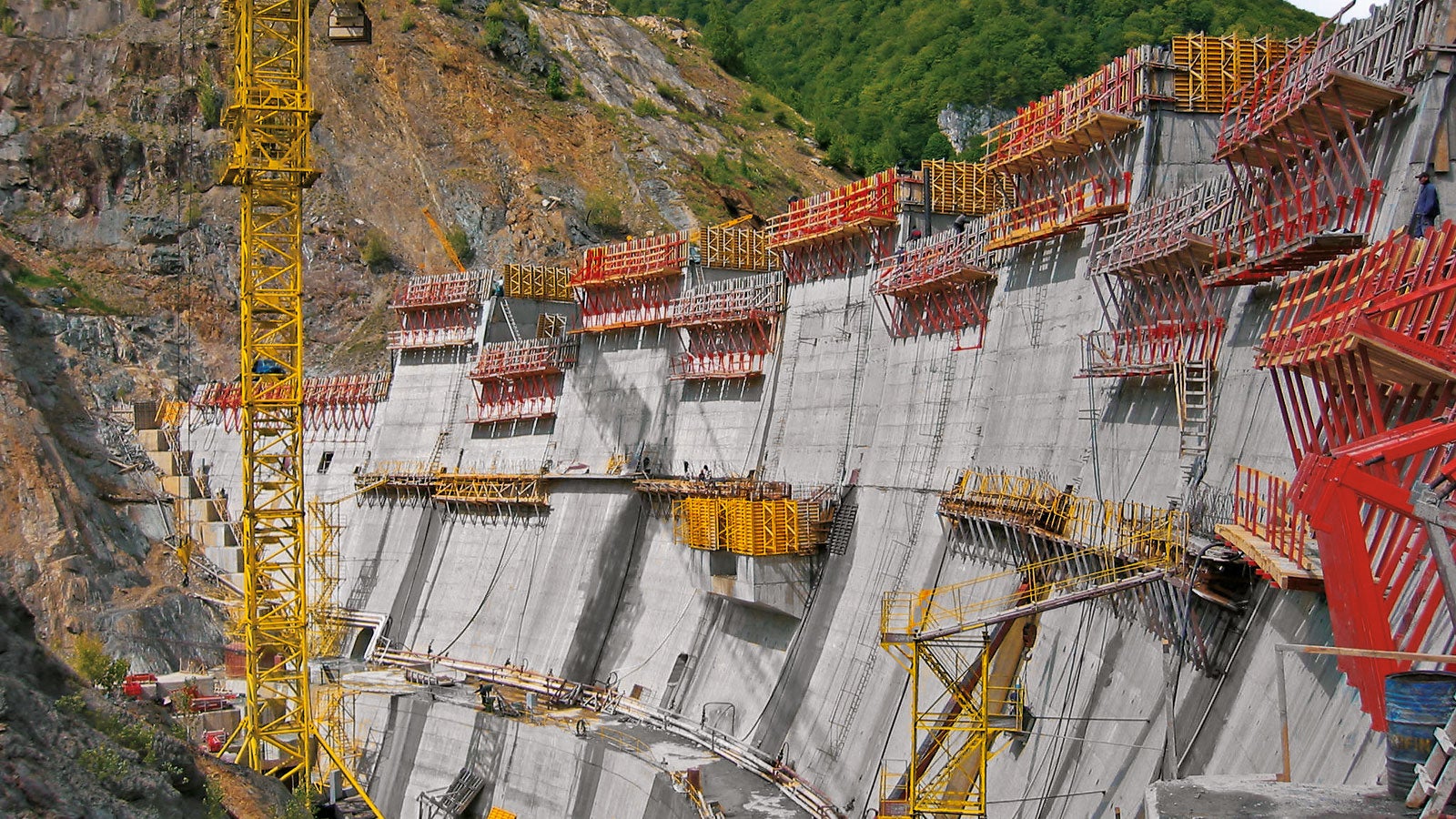

  • For this 280 m long, arch-shaped dam crest with variable inclinations, the climbing brackets carry the heavy loads.
    Безпечні горизонтальні робочі зони

    завдяки платформам, які легко адаптуються до похилих конструктивних елементів.

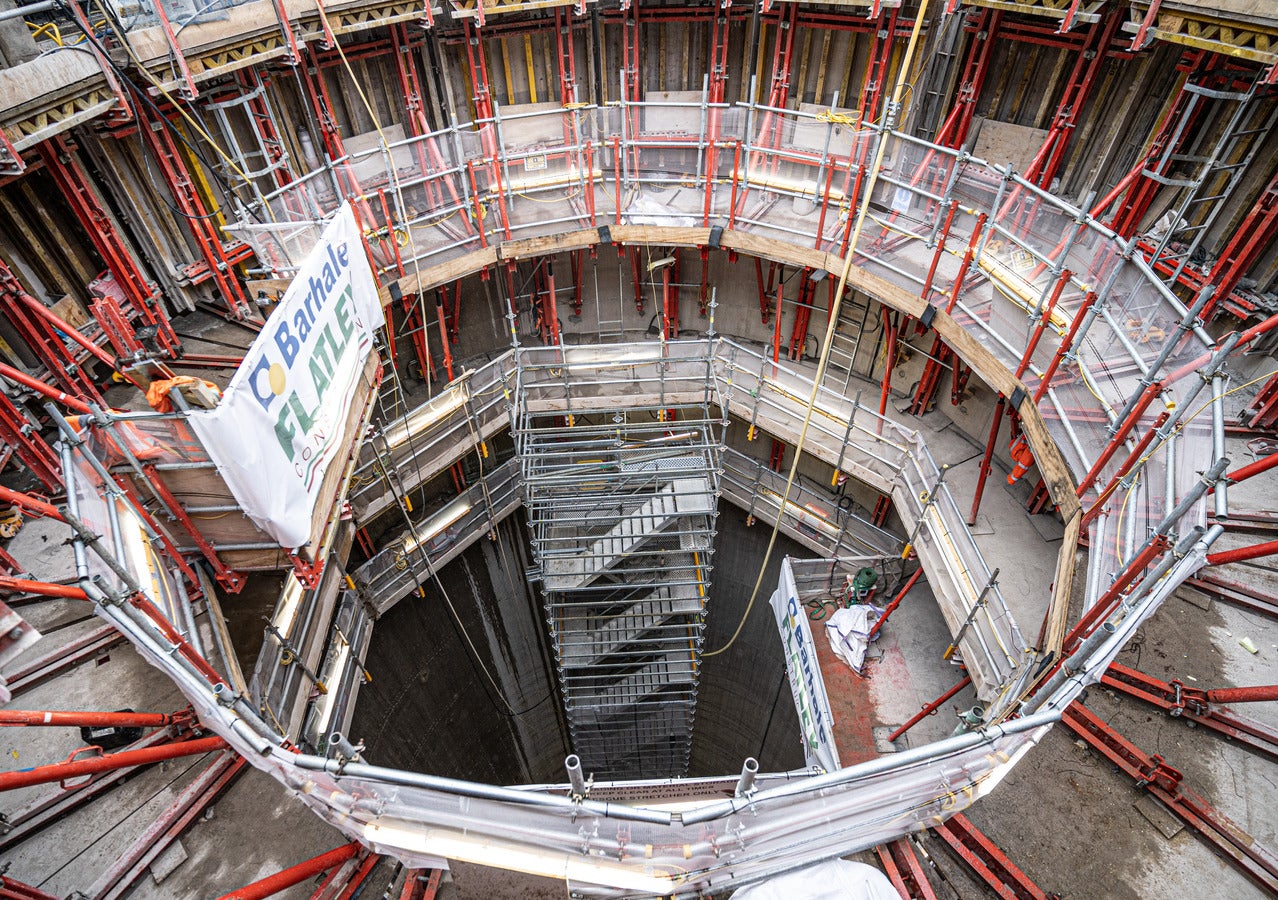

  • Cost-effective also for two-sided applications through a minimum of additional components for a high level of material utilization and reduced logistical requirements
    Економічна вигода у разі облаштування двосторонньої опалубки

    завдяки мінімальній кількості додаткових елементів, потрібних для забезпечення високого рівня використання матеріалів і спрощення логістичних операцій.



    Проект: каналізаційна система Темз-Тайдвей, набережна Вікторії

Різновиди

SCS 190

Консоль SCS 190 має ширину 1,90 м, потребує мінімального простору та є більш економним варіантом. Під час розпалублення опалубку слід просто нахилити.

SCS 250

SCS 250 завширшки 2,50 м обладнана кареткою. За її допомогою стінову опалубку можна відсунути на 79 см (у разі використання MAXIMO й TRIO) або на 63 см (у разі використання VARIO GT 24) без застосування крана. Це забезпечує достатній простір для арматурних робіт, монтажу кріплення підмостків, а також опалублення й розпалублення проймів.

Стартова розпірна рама SCS

Під час бетонування першого сегмента використовується стартова розпірна рама, а діагональне анкерування передає навантаження на нижню плиту.
Стартова розпірна рама SCS сконструйована таким чином, щоб траверсу, шпиндель та опалубку можна було використовувати для бетонування наступних сегментів за допомогою підйомної консолі.

Застосування двосторонньої опалубки за допомогою SCS

Додавши невелику кількість додаткових елементів, підйомну консоль SCS також можна використовувати для облаштування стінової опалубки зі стяжками, висотою до 6,00 м. Це забезпечує підвищений рівень використання елементів системи й збільшує ефективність інвестицій.
